Sintomas no CM – é possível substituir o ensaio com a DGA (análise de gases dissolvidos)?
Rui Fernandes, MTVD
20 de novembro de 2023

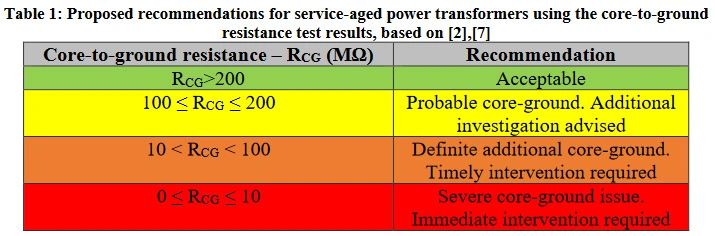

Um estudo da CIGRE Canada Conference 2020 refere que a resistência de isolamento do circuito magnético à massa (a 500V, 1 min) de um transformador deve ser superior a 200MOhm (o fabricante Megger refere 100 MOhm!) – ver tabela abaixo. Abaixo desse valor é provável a existência de outros pontos de massa no circuito magnético (CM) que não o único ponto intencional de ligação do CM à massa. Esses pontos a existir terão de ser corrigidos pois vão dar origem a correntes de circulação elevadas que criam pontos quentes e libertação de gases.
Será que com este teste podem ser detetados sintomas nos CM, substituindo o ensaio com a DGA (análise de gases dissolvidos)?
Consulte o artigo no link: https://cigre.ca/papers/2020/A2/346/advanced-power-transformer-diagnostics-detection-of-core-ground-issues-112-paper.pdf
